Drying production line 干燥生产线

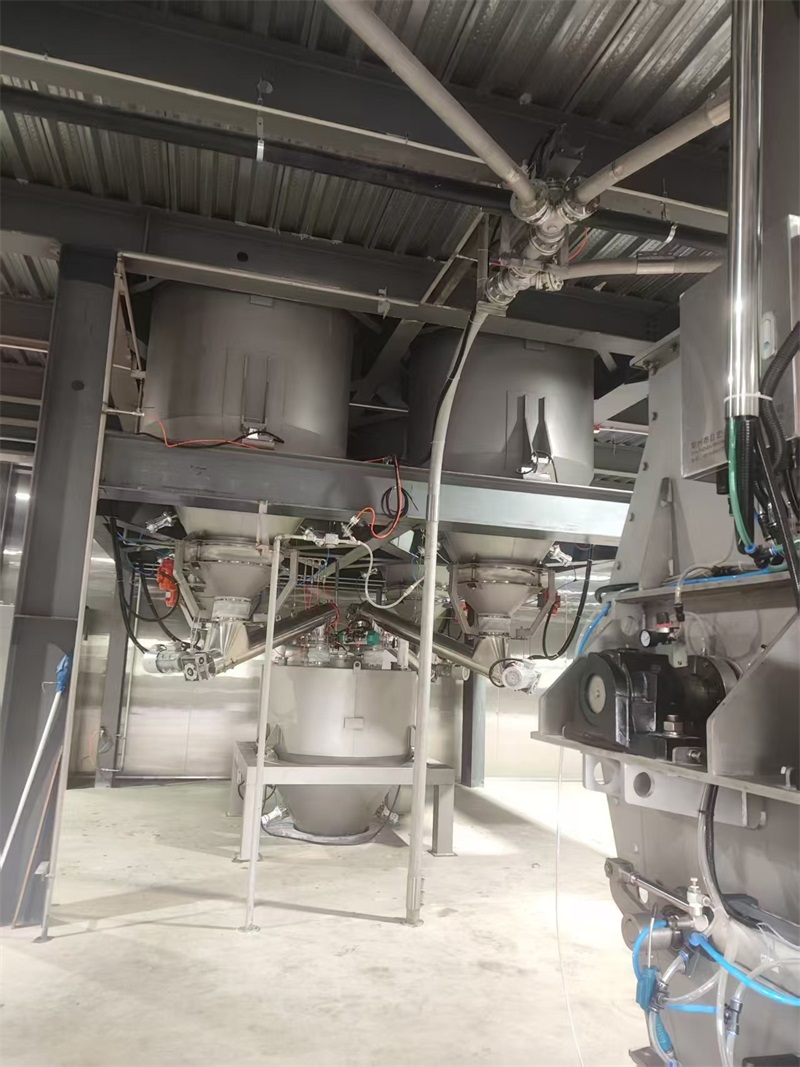

一、结构拆解

1. 上层大型储料仓

   顶部两个立式不锈钢大料仓，用于储存两种主原料粉体，底部锥形方便下料，配备料位传感器、气动破拱装置防止粉料架桥堵料。

2. 中层失重计量料斗（称重单元）

   每个料仓下方悬挂独立锥形称重料斗，搭载高精度称重传感器、气动蝶阀、振动防堵机构；通过减量称重（失重式） 精准控制每种物料下料重量，配方配比精度高。

3. 变频螺旋输送喂料机

   料斗下方斜向不锈钢螺旋输送机，变频调速定量送料，将按配方称量好的物料统一输送至下方混合主机（第一张图的无重力混合机）。

4. 气动管路与自控系统

   红 / 蓝气管、电磁阀、气动阀门，配套侧边 PLC 控制柜，整套系统全自动运行，支持配方存储、自动称重、批次记录、粉尘密闭回收。

5. 下方中转混合缓冲仓

   底部立式罐体，为配料汇总缓冲仓，汇集多通道物料后送入混合机。

二、整套工艺流程

原料储料仓储存粉体 → 失重料斗自动按配方称重计量 → 螺旋输送机密闭输送 → 汇总缓冲仓 → 送入无重力双轴桨叶混合机完成均匀混料。

三、适用行业

食品、调味品、粉体添加剂、化工、陶瓷、电池材料、饲料等需要多组份粉体精准配比的洁净生产场景，全不锈钢密闭结构，无粉尘外泄，替代人工称重配料。

四、核心优势

1. 自动化程度高，PLC 触摸屏一键切换配方，数据可追溯；

2. 失重式计量，配比误差小，产品批次稳定性强；

3. 全密闭负压输送，配套除尘，改善车间粉尘污染；

4. 与无重力混合机无缝联动，形成完整自动化配料混料产线；

5. 镜面抛光不锈钢，易清洗无物料残留，符合食品 / 制药洁净标准。
