多层直线振动筛是利用振动电机激振的原理，使物料在筛面上被抛起跳跃式向前作直线运动 ，以合理匹配筛网达到筛分的目的，适用于0.074-5mm的任何物料筛分过滤。
主要用于磨料和磨具原料、化工、塑料、医药、冶金、建材、粮食、化肥、保健食品等行业中的干式粉状或颗粒状物的筛分及湿式过滤
特点：
与摇板筛、电磁振动相比，本筛分机如下特点：
1、筛分精度高、处理量大
2、结构简单、维修方便
3、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长
4、采用双台卧式振动电机
FS型系列直线筛规格参数表表三
|
型号 |
筛面尺寸(宽×长) |
层次 |
功率（KW） |
振次(r/min) |
振幅(mm) |
外型尺寸 |
设备重量(kg) |
|
L |
B |
H |
|
FS-520 |
500×2000 |
1-3
4-6 |
2×0.37
2×0.55 |
960 |
3-6 |
2126-2258
2315-2441 |
866 |
940-1060
1120-1240 |
180-350
400-600 |
|
FS-525 |
500×2500 |
1-3
4-6 |
2×0.73
2×0.75 |
2626-2752
2815-2941 |
866 |
940-1060
1120-1240 |
200-360
420-650 |
|
FS-1020 |
1000×2000 |
1-3
4-6 |
2×0.75
2×1.1 |
2126-2258
2315-2441 |
1360 |
1040-1160
1210-1350 |
500-680
760-1300 |
|
FS-1025 |
1000×2500 |
1-3
4-6 |
2×0.75
2×1.5 |
2626-2752
2815-2941 |
1360 |
1040-1160
1210-1350 |
600-1000
1100-1400 |
本公司对以上数据保留修改权利。 同时可根据用户需求重新设计。
A 整机长度 B整机宽度 C 整机高度 D筛面宽度 E 筛面长度 H框体高度
结构及工作原理:

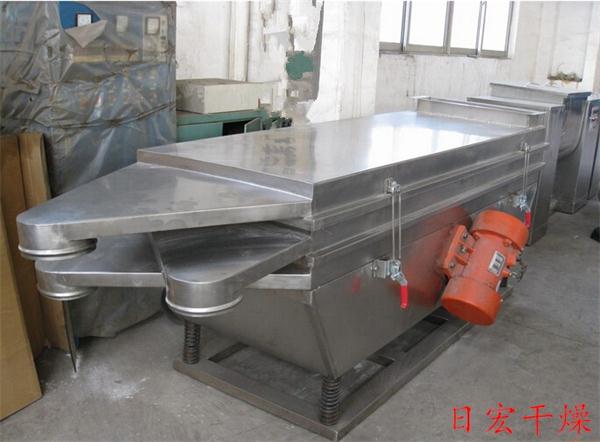

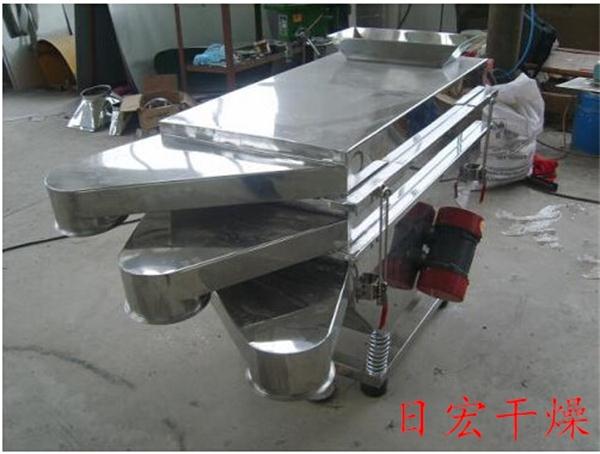

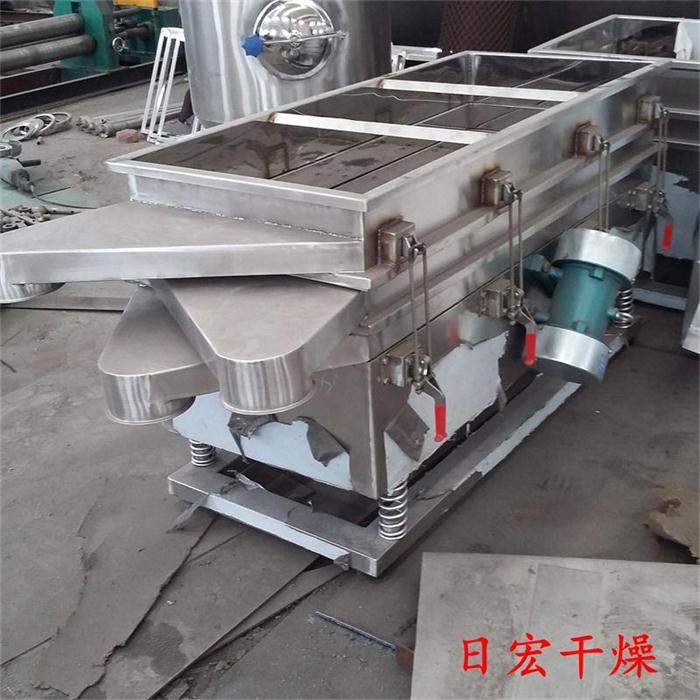

FS直线振动筛主要使用座式安装，根据需要也可以采用吊式安装，振动筛由带有筛网的筛体、两台振动电机、支承弹簧及底座等主要部分组成，两台振动电机对称地安装于筛体的两侧，电机轴相互平行与铅直线成一定的倾角。
当两台特性接近的振动电机反向转动时，在由激振力引起的振动的过程中，达到反向同步转动，此时偏心质量块产生的惯性力在两电机轴所在的平面内的分量相互抵消。垂直此平面的分力则可以合成为一个在筛体对称面内的周期性变化的激振力，在此力作用下，筛体将沿与水平线成一定角度的方向作直线振动，物料从给料端进入筛面后，受到筛面传给的冲量，不停地作抛掷运动，在落回筛面的过程中，小于筛孔的颗粒就透过筛孔掉入下层，从而实现筛分分级。
